«Бегущие огни» с малогабаритными лампами накаливания.

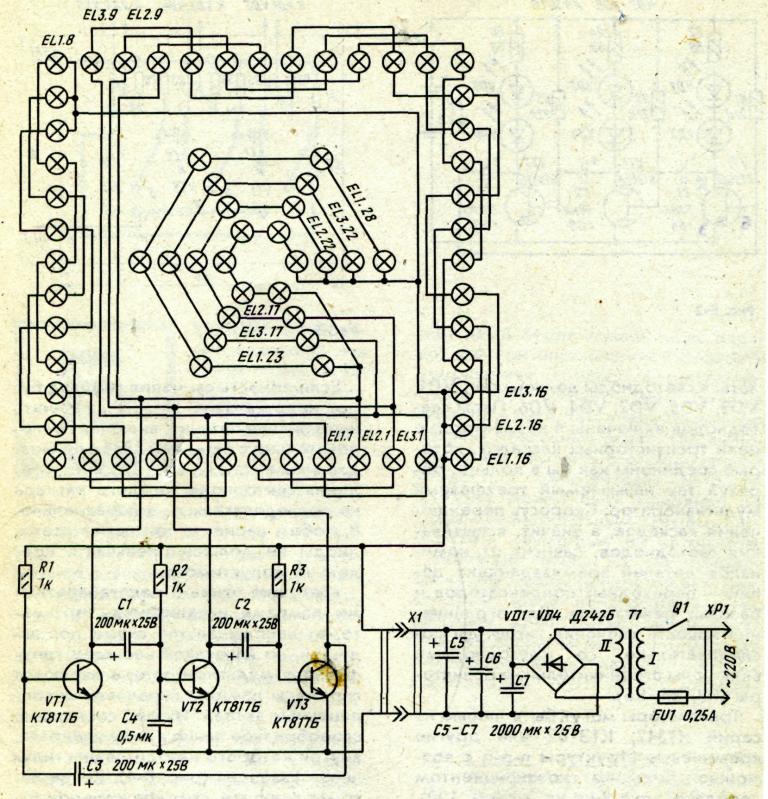

Этот автомат состоит из каскадов трехфазного мультивибратора нагрузкой которого являются гирлянды ламп из параллельно соединенных ветвей.
Из них составлено своеобразное панно в виде квадрата, внутри которого находится шестилучевая «звезда».
Когда автомат включен, свет «бежит» по сторонам квадрата и расходится лучами внутри его.
Поскольку нагрузки мультивибратора потребляют значительно больший ток по сравнению с предыдущим автоматом, в мультивибраторе использованы и более мощные транзисторы.
Скорость переключения гирлянд зависит от номиналов деталей в базовой цепи транзисторов.

Для облегчения запуска мультивибратора  при включении автомата в сеть в одном из плеч мультивибратора (в данном случае в каскаде на транзисторе VT2) установлен дополнительный конденсатор С4, емкость которого должна быть не менее 0,1  мкф.
Питается автомат от двухполупериодного выпрямителя на диодах VD1—VD4, который в свою очередь подключен ко вторичной обмотке понижающего трансформатора Т1.
Конденсаторы фильтра С5—С7 взяты большой емкости для получения более «чистого» постоянного напряжения, необходимого для устойчивой работы мультивибратора.
Транзисторы могут быть любые из серий КТ815, КТ817, но с возможно большим коэффициентом передачи тока.
Конденсатор С4 — МБМ, остальные — К50-6.
Резисторы — МЛТ-0,125.
Все лампы взяты на напряжение 1 В и ток 0,068 А. Подойдут и другие лампы, с большим напряжением, но под них придется подобрать питающее напряжение.
Для указанных же ламп источник питания должен обеспечивать напряжение 9...18 В при токе нагрузки до 1 А. Причем чем меньше напряжение питания, тем меньше яркость ламп.

Основа конструкции — лист органического стекла толщиной 5...6 мм и размерами 475X475 мм, в котором просверлены отверстия под лампы — они расположены в соответствии с рисунком схемы.
В отверстиях лампы закрепляют клеем, а выводы ламп соединяют отрезками многожильного монтажного провода в изоляции.
Чтобы не запутаться в монтаже, а в дальнейшем и легче разбираться в нем, лампы каждого плеча мультивибратора желательно соединять проводниками своего цвета.
Баллоны ламп можно окрасить цветным цапон-лаком.
Для получения большей яркости свечения получившего панно лист органического стекла со стороны монтажа покрывают белой нитроэмалью.
К торцам листа прикрепляют винтами МЗ полоски дюралюминия толщиной 1 ...2 мм и шириной 40 мм, образующие боковые стенки конструкции.
К трем планкам крепят, как к теплоотводам, транзисторы мультивибратора.
А чтобы коллекторные цепи транзисторов не оказались соединенными между собой, в местах стыков планок должен быть зазор 2...3 мм.
Оксидные конденсаторы С1—СЗ крепят металлическими скобами к нижней части листа, а резисторы и конденсатор С4 монтируют на стойках с лепестками или на небольшой плате из изоляционного материала.
После этого получившуюся конструкцию можно установить в корпус со светорассеивающим экраном и вывести наружу проводники питания с вилкой Х1  на конце.
Детали блока питания собирают в отдельном корпусе, устанавливаемом во время работы сзади панно.
