Схема подключение трехфазного электросчетчика прямого подключения

Страница: 1 2 3 4 5

Сообщений 1 страница 10 из 43

1

  • Автор: electro
  • энергетик
  • electro
  • Откуда: Казахстан, Нур-Султан (Астана)
  • Зарегистрирован: Пт, 22 Сен 2006
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+129/-3]
  • Позитив: [+121/-37]
  • Пол: Мужской
  • Возраст: 47 [1977-05-31]
  • Провел на форуме:
    16 дней 19 часов
  • Последний визит:
    Чт, 8 Авг 2024 20:04

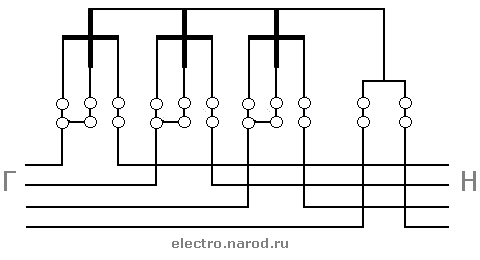

Схема подключение трехфазного электросчетчика прямого подключения
со стороны буквы Г (генератор)
подается электропитание
со стороны буквы Н (нагрузка)
подключается потребитель

трехфазный электросчетчик состоит из трех однофазных электросчетчиков
с нумерацией контактов
1 - токовая обмотка, фаза А
2 - обмотка напряжения, фаза А
3 - токовая обмотка, фаза А
4 - токовая обмотка, фаза В
5 - обмотка напряжения, фаза В
6 - токовая обмотка, фаза В
7 - токовая обмотка, фаза С
8 - обмотка напряжения, фаза С
9 - токовая обмотка, фаза С
10 - нулевой контакт, вход
11 - нулевой контакт, выход (в некоторых конструкциях отсутствует)

0

2

  • Автор: k1n
  • контакт
  • k1n
  • Откуда: Санкт-Петербург
  • Зарегистрирован: Чт, 6 Мар 2008
  • Приглашений: 0
  • Сообщений: 4
  • Уважение: [+0/-2]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    2 часа 11 минут
  • Последний визит:
    Чт, 6 Мар 2008 23:48
electro написал(а):

Схема подключение трехфазного электросчетчика прямого подключения

лучше указывать вот так
и к вам потянутся люди

http://image070.mylivepage.com/chunk70/1350866/1013/shem_v1.gif
http://image070.mylivepage.com/chunk70/1350866/1013/shem_v2.gif

Отредактировано k1n (Чт, 6 Мар 2008 09:26)

0

3

  • Автор: leg42
  • проводник
  • Зарегистрирован: Чт, 29 Янв 2009
  • Приглашений: 0
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    5 часов 3 минуты
  • Последний визит:
    Вс, 13 Дек 2009 19:43

Как правильно подключить  трёхфазный счётчик СА4-062М к однофазной сети как контролный. Подключил 1.4.7 между собой, 3.6.9 на раздельные нагрузки. поставлен месяц назад, приехал снимать показания.. какие были началные такие остались.
Потом будет три фазы там  все понятно. Чевот запутался:)

0

4

  • Автор: electro
  • энергетик
  • electro
  • Откуда: Казахстан, Нур-Султан (Астана)
  • Зарегистрирован: Пт, 22 Сен 2006
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+129/-3]
  • Позитив: [+121/-37]
  • Пол: Мужской
  • Возраст: 47 [1977-05-31]
  • Провел на форуме:
    16 дней 19 часов
  • Последний визит:
    Чт, 8 Авг 2024 20:04

подключили ли вы ноль к 10 и 11 выводу, думаю да
сделали ли перемычки между
1 и 2;
4 и 5;
7 и 8

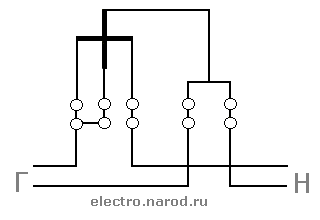

вообще при подключении трехфазного счетчика к однофазной сети, не требуется подключение всех контактов
используйте только одну фазу, как при подключении однофазного счетчика

https://forumupload.ru/uploads/0000/13/e0/110-1.gif

https://forumupload.ru/uploads/0000/13/e0/111-1-f.gif

0

5

  • Автор: leg42
  • проводник
  • Зарегистрирован: Чт, 29 Янв 2009
  • Приглашений: 0
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    5 часов 3 минуты
  • Последний визит:
    Вс, 13 Дек 2009 19:43

Мдаа, лохонулся сам   o.O  , оказалось не затянута мычка на контакте 4... теперь крутит:)
А то как в советах меньше заплатить..стырить.
спасибо за подмогу.

Крутите винты крепко...

0

6

  • Автор: Александр-2009
  • проводник
  • Александр-2009
  • Откуда: Воронеж
  • Зарегистрирован: Сб, 18 Апр 2009
  • Приглашений: 0
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-09-11]
  • Провел на форуме:
    2 часа 39 минут
  • Последний визит:
    Вс, 24 Янв 2010 03:52

Всем,привет!Помогите советом:проверенный,опломбированный эл.счетчик активной энергии ,3 фаз,СА4-И678 (10амп/60амп)прямого подключения в четырехпроводную сеть решил перед установкой еще раз перепроверить.К 10 конт. подключил ноль,к 1,4,7-фазы.1-2,4-5,7-8 конт.-соединены.На 11 и 2 контакты подсоединил лампу 500 ватт.Подал 3 фазы,лампа горит,СЧЕТЧИК НЕ ВРАЩАЕТСЯ.В чем причина,подскажите.)

0

7

  • Автор: electro
  • энергетик
  • electro
  • Откуда: Казахстан, Нур-Султан (Астана)
  • Зарегистрирован: Пт, 22 Сен 2006
  • Приглашений: 0
  • Сообщений: 2291
  • Уважение: [+129/-3]
  • Позитив: [+121/-37]
  • Пол: Мужской
  • Возраст: 47 [1977-05-31]
  • Провел на форуме:
    16 дней 19 часов
  • Последний визит:
    Чт, 8 Авг 2024 20:04
Александр-2009 написал(а):

На 11 и 2 контакты подсоединил лампу 500 ватт.Подал 3 фазы,лампа горит,СЧЕТЧИК НЕ ВРАЩАЕТСЯ.В чем причина,подскажите.)

подключать необходимо на контакты
11 и 3
или
11 и 6
или
11 и 9

0

8

  • Автор: Александр-2009
  • проводник
  • Александр-2009
  • Откуда: Воронеж
  • Зарегистрирован: Сб, 18 Апр 2009
  • Приглашений: 0
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 59 [1965-09-11]
  • Провел на форуме:
    2 часа 39 минут
  • Последний визит:
    Вс, 24 Янв 2010 03:52

Я ВСЕ ТАКИ ОПИСАЛСЯ В ПРОШЛОМ СООБЩЕНИИ:Я ПОДКЛЮЧИЛ ЛАМПУ НА 3 И 11 КОНТАКТЫ.ПОЧЕМУ НЕ ГОРИТ,НЕ ЗНАЮ.МОЖЕТ НОМИНАЛЬНЫЙ ТОК 10 АМПЕР,А ЕСТЬ И ПРЕДЕЛ МИНИМАЛЬНОГО?ЛАМПА (ОДНА)ЯВНО СЖИРАЕТ МОЖЕТ НЕДОСТАТОЧНО ТОКА,ЧТОБЫ ВРАЩАЛСЯ СЧЕТЧИК.НО ЭТО ВСЕ ИЗ ОБЛАСТИ ДОГАДОК,ПРЕДПОЛОЖЕНИЙ,А ВСЕ ТАКИ ПОЧЕМУ МОЖЕТ НЕ ВРАЩАТЬСЯ?))

0

9

  • Автор: Серый
  • инженер
  • Серый
  • Откуда: Украина, Запорожье
  • Зарегистрирован: Вс, 10 Июн 2007
  • Приглашений: 0
  • Сообщений: 1949
  • Уважение: [+142/-38]
  • Позитив: [+55/-41]
  • Пол: Мужской
  • Возраст: 44 [1980-04-12]
  • Провел на форуме:
    13 дней 12 часов
  • Последний визит:
    Чт, 26 Апр 2012 14:34
Александр-2009 написал(а):

МОЖЕТ НОМИНАЛЬНЫЙ ТОК 10 АМПЕР,А ЕСТЬ И ПРЕДЕЛ МИНИМАЛЬНОГО?

Нет, для индукционных счетчиков такого не бывает. Т. е. он начинает отсчитывать с какого-то минимального тока и до номинального. Это обычно составляет около 10-30 мА. Но лампа всё равно гореть должна! Даже если счетчик стоит.
Попробуйте прозвонить обмотки на счетчике. Возможно нет перемычки между 10 и 11? Или обрыв в одной из обмоток? Или плохой контакт?

0

10

  • Автор: игорь.с
  • специалист
  • Откуда: МАГНИТОГОРСК
  • Зарегистрирован: Ср, 5 Мар 2008
  • Приглашений: 0
  • Сообщений: 788
  • Уважение: [+28/-4]
  • Позитив: [+13/-1]
  • Пол: Мужской
  • Возраст: 60 [1964-08-08]
  • Провел на форуме:
    12 дней 10 часов
  • Последний визит:
    Пн, 15 Авг 2016 16:16

Александр-2009, в принципе лампа 500вт чуть больше ^ 2А ,а проверьте на какой минимальной нагрузке счётчик начинает реагировать?
